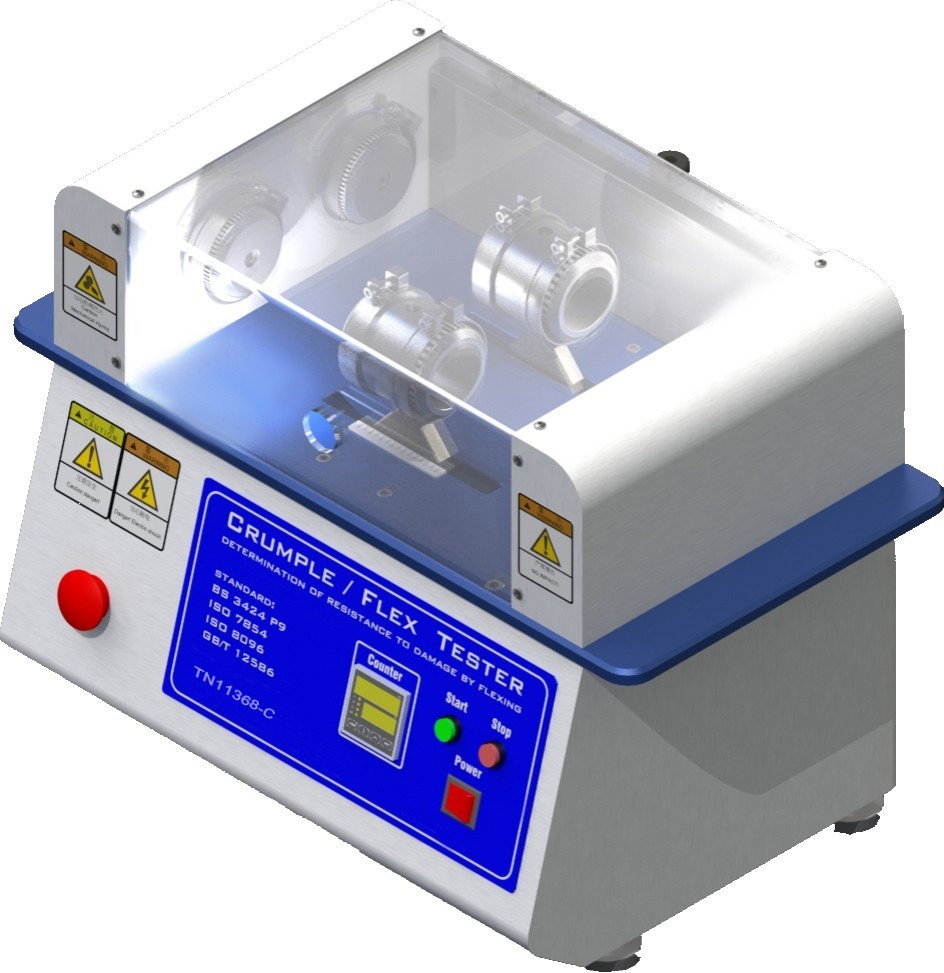

【儀器簡介】

用折皺屈撓法測試橡膠或塑料涂覆織物的耐屈撓破壞性能。屈撓后的試樣根據需求再進行拒水性測試。

【試驗原理】

將長條形涂覆織物試樣條縫合成圓筒形，將涂覆織物圓筒放在兩個圓盤之間，并固定，其中一個在其軸上往復轉動約90度以扭曲試樣，另一個圓筒沿其軸作往返運動以壓縮試樣，經過一定次數的扭曲加壓縮或等試樣出現明顯破壞為止，從而評定試樣的耐曲撓破壞性能。

【功能特性】

本儀器配有電子計數器，完成預設次數后自動停機。

配有丙烯腈塑料蓋保證操作的安全。

【技術參數】

1.工位數：4個

2.試樣尺寸：220 mm×190 mm，經緯向各一塊

3.縫合后圓筒形試樣尺寸：長190 mm，內徑64 mm

4.計數范圍：0~999 999次可設定（轉動和壓縮）

5.轉動頻率：200±10次/min(3.33±0.17 Hz)

6.轉動角度：90±2°

7.往復壓縮頻率：152±4次/min(2.53±0.07 Hz)

8.往復行程：70 mm

9.圓盤規格：直徑63.5 mm，寬15.0 mm

10.圓盤法蘭內側面距離：180±3 mm　　　　　

11.電源：AC 220V，50 Hz，100 W

12.外形尺寸：58×40×48 cm(L×W×H)

13.重量：70 kg

【依據標準】

BS 3424 11D，GJB 2320，FZ/T 01052，GB/T 12586，ISO 7854，ISO 8096等

【標準配置】

取樣模板

喉箍
