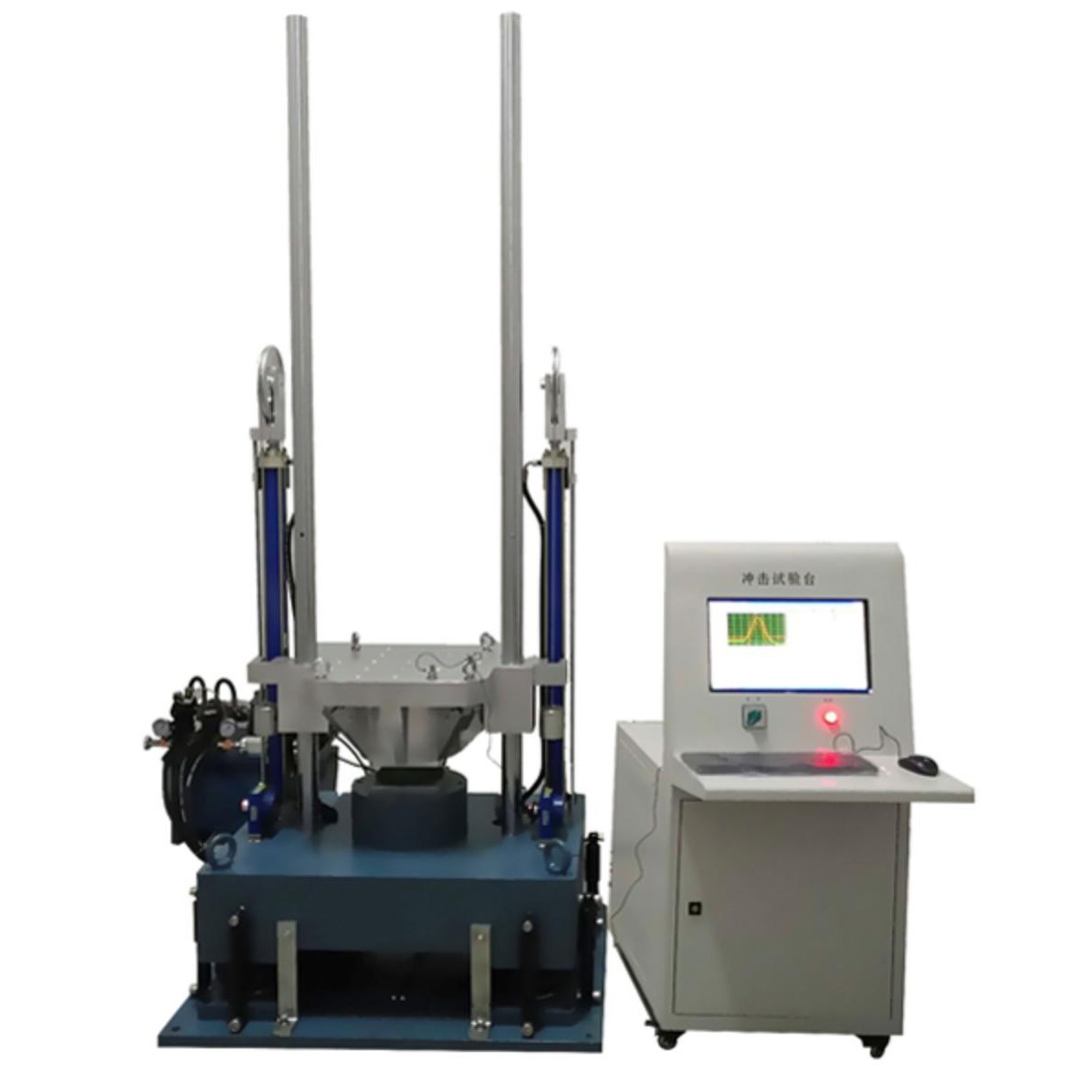

【設備簡介】

用于測量和確定產品或包裝的抗沖擊性能，考核試品在沖擊環境下功能的可靠性和結構的完好性。可執行常規的半正弦波、后峰鋸齒波、方波等波形的沖擊試驗，以模擬產品在實際環境中所遭受的沖擊波及沖擊能量，從而改進系統或優化產品的包裝結構。

本設備滿足GB/T2423.5《電工電子產品基本環境試驗規程Ea：沖擊試驗方法》、GJB150.18－86《軍用設備環境試驗方法：沖擊試驗》等相關試驗標準對沖擊試驗的要求。

【功能特性】

1.基于Windows2000/XP的控制系統：全自動遠端控制界面，操作者只需輸入簡單的數值，ShockDAQ 系列沖擊、碰撞控制測量儀能準確的完成沖擊試驗。

2.多軌導向支柱：結合液壓平衡升降系統，潤滑性好，無噪音，全自動定位臺面。

3.升降高度的自動控制：高度設定完成后，計算機自動控制臺面升降高度，準確度高，重復性能好。

4.高性能的鑄鍛造鋁制臺面：鍛造鋁制臺面具有較高的強度和硬度以及較高的一階諧振頻率，噪音低，無雜波產生。

5.最可靠的剎閘系統：內置制動機構，避免二次反彈碰撞，更安全的定位臺面。

6.多種波形：更換不同的波形發生器，可執行常規的半正弦波、后峰鋸齒波或方波等波形。

7.安裝方便：設備自帶高性能緩沖隔振裝置，無需專用地基，安裝方便、可靠。

8.完善的測量系統：系統內存各種波形容差帶，方便用戶調整、套用，自動完成試驗結束后的試驗報告生成。

9.系統的兼容性能：可與多種沖擊測量分析軟件系統兼容，提供用戶更多的選擇空間。

【技術參數】

1.額定負載：10 kg（含夾具和試驗件重量）

2.沖擊波形：沖擊脈沖波形：半正弦波

3.沖擊形式：自由跌落

4.峰值加速度(半正弦波)優于：100~15000 m/s2

5.脈沖持續時間優于：30~0.8 ms

6.臺面尺寸（長×寬）：200×200 mm或根據試樣需求

7.外形尺寸（長×寬×高）：80×74×220 cm

8.臺體質量：650 kg

9.設備總重量：800 kg

10.電源：AC380V，3000 W

11.液壓源：已配置

12.環境條件：溫度0~40℃，濕度（25℃）＜85％ RH

13.可靠性：平均無故障積累工作時間≥1000 h

14.半正弦波形發生器連續沖擊次數不小于5000次；半正弦波形發生器的在干凈、常溫環境下的存儲時間不小于5年。

15.應用軟件：ShockDAQ II

【依據標準】

GB 2423.5，GJB 150.18，GJB 360.23，IEC 68-2-27，MIL- STD 202F，MIL-STD 810B對沖擊試驗機的要求。

檢定標準：加速度幅值、脈寬、均勻度和橫向運動比滿足JJG541-88的要求。
