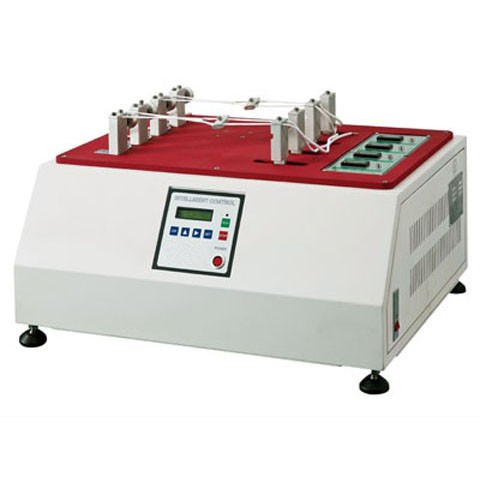

【試驗機簡介】

本機用于試驗鞋帶的抗耐磨性能。

【試驗原理】

取兩條鞋帶，中段相勾，形成右一條，左一條，以本機右夾具（動夾）夾持右帶兩端，夾后兩端自然相距25 mm，用樣規協助，使右帶以52.2°勾著左帶，勾點與夾點相距120 mm，再以左夾具（定夾）夾持左帶一端，另一端放于滑輪溝槽內，下方并懸吊砝碼，夾點與輪槽自然相距35＋5 mm，試驗時動夾以定速左右直線往復運動，使兩條鞋帶中段，相互摩擦，試驗至規定的磨擦次數或鞋帶斷裂時記錄其磨擦次數。

【技術參數】

1.動夾與定夾間距：最大310 mm

2.動夾行程：35 mm

3.動夾速度：（60±6）cpm

4.夾片：4組

5.樣規：角度52.2°，距離120 mm

6.荷重：250±3 g，4個

7.計數器：LCD液晶顯示，0~999 999可設定

8.馬力：180 W

9.外形尺寸：50×56×65 cm

10.重量：約66 kg

11.電源：AC220V，50 Hz，5 A

【依據標準】

DIN 4843，QB/T 2226，SATRA TM93，BS 5131
