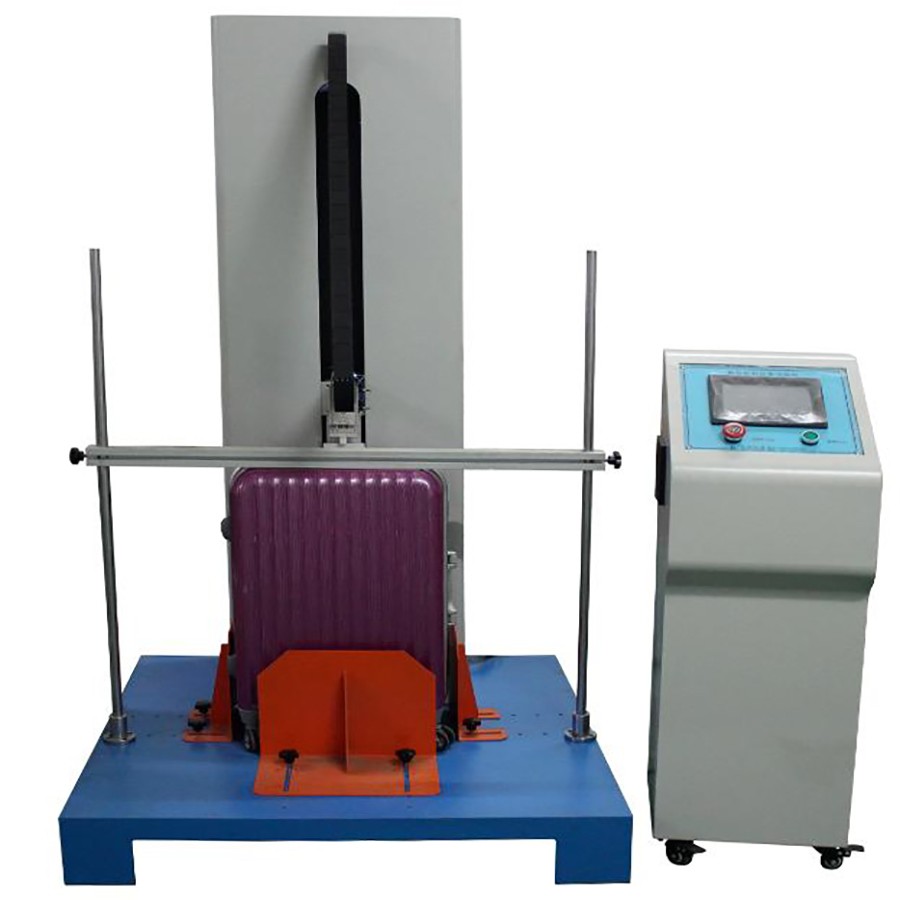

【儀器簡介】

本機不僅可以測試?yán)瓧U耐疲勞性能（可對拉桿進行分段測試），而且還可以檢測拉桿鎖開關的耐用性能。

在一定的拉出、壓合頻率下，通過對箱包的拉桿進行連續不斷地往復拉出、壓合，檢驗拉桿的往復疲勞性能和拉桿的結合牢度及開關的耐用度。

【設備結構】

1.控制方式：PLC控制，大觸摸屏顯示。

2.試樣固定裝置：箱包固定夾座。

3.拉桿夾持器，帶拉桿鎖自動開合裝置。

4.支撐架：高度不低于1500mm，安裝拉出、壓合行程導軌。

5.拉桿鎖開關裝置：模擬手動按壓拉桿，能根據拉桿鎖形式、位置的不同進行調節，自動控制拉桿鎖的開關，不影響力值的測定。

6.力值記錄裝置：記錄拉桿沿軸向拉出、壓合時所需的力值。力值傳感器置于試樣固定裝置下方的4個角上，均勻分布，記錄拉桿拉合過程中所收到的力值。

【技術參數】
1.測試行程：20~100 cm可調整，帶位移記錄裝置,記錄和設置位移，允差控制在±1 mm

3.拉合速度：0~30 cpm可調整

4.拉合次數：1~999 999可設定

5.試件高度：最大200 cm

6.測試動力：氣壓缸提供

7.氣源：5~8 kg/cm2（用戶提供）

8.電源：AC 220V，50 Hz

9.重量：150 kg

10.外形尺寸（L×W×H）：120×120×210 cm

【依據標準】

QB/T 2919-2018，QB/T 1586.5，QB/T 2155等
