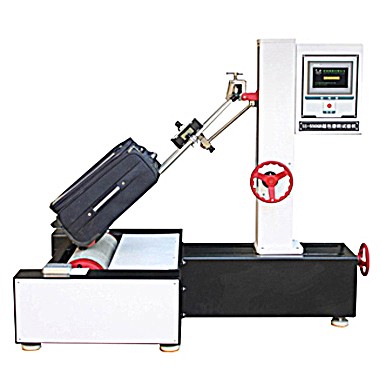

【儀器簡介】

本機用于試驗帶有輪子的拉桿箱、帶拉桿的旅行包，在裝載一定的負荷下，模擬顛簸行走，檢查其走輪之耐磨耐震性能和箱子的整體結構有無破壞、變形，走輪的磨耗量等。

【試驗原理】

在試樣中加載規定的負重，利用輥輪式行走試驗機的測試輥轉動時與試樣走輪相互間的摩擦、撞擊，對試樣產品沖擊振蕩和磨損，模擬箱包行走時的使用狀況作連續行走測試，檢驗試樣走輪、輪軸、輪架、拉桿、箱體質量、計算走輪的磨耗量。

【功能特性】

1.PLC程序控制，大觸摸屏顯示。

2.可設定參數：行程、運轉速度、歇停時間等。

3.可調節的限位裝置：使試樣在測試時始終能固定在一個位置上。

4.輔助功能：中途試件掉落會自動停機；具有斷電記憶功能。

【技術參數】

1.標準水泥測試輥規格：Ф216±2 mm，水泥中砂結構

2.鋼條規格：1000×30×3 mm，r=0.5 mm

3.拉桿固定臺架：與水平面成45±2°，中部有一條能上下移動的支撐橫桿，用于固定試樣，最頂部有一個拉桿掛鉤

4.運轉速度：0~5 km/h可調節

5.行程范圍：0~999 km可設定

6.電源：AC220V，50/60 Hz

7.重量：300 kg

8.外形尺寸：150×124×138 cm

【依據標準】

QB/T 2920-2018  A法，QB/T 2917，QB/T 2155之5.5.3
