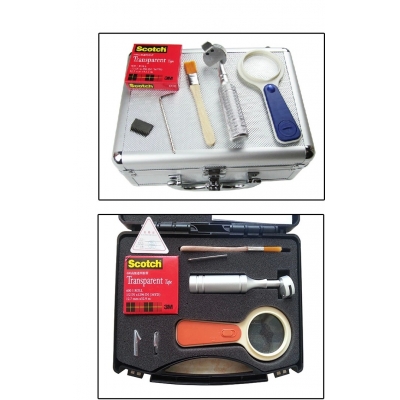

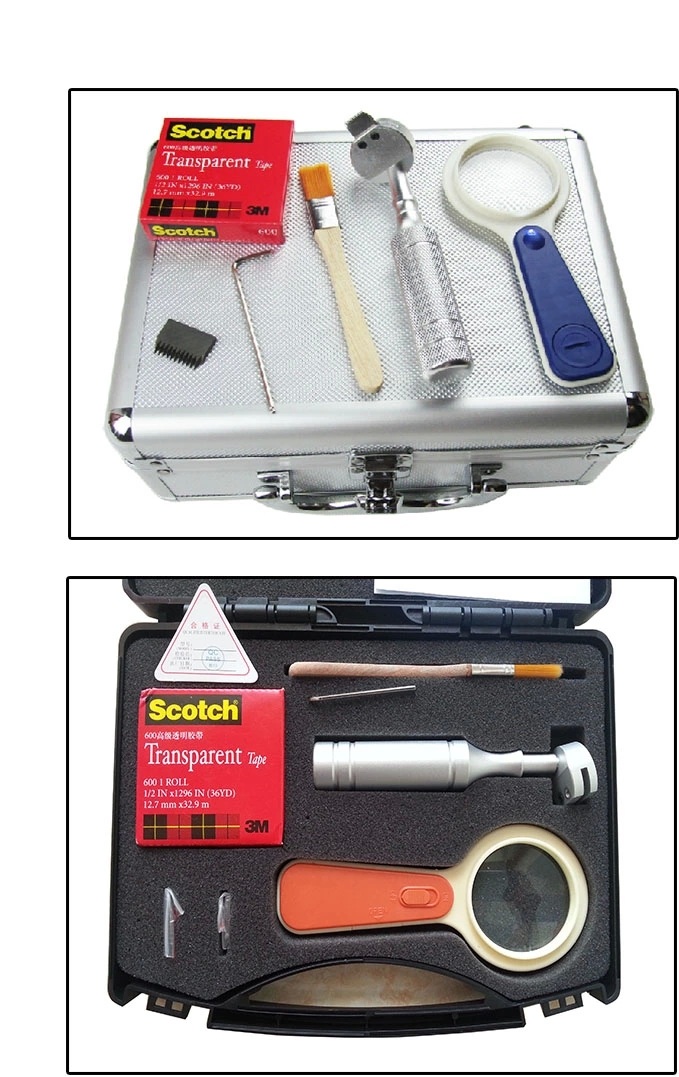

TN4478 百格刀，漆膜附著力測試，漆膜劃格儀

儀器簡介：

用于均勻劃出一定規格尺寸的方格，通過評定方格內涂膜的完整程度來評定涂膜對基材附著程度，以‘級’表示。它主要用于有機涂料劃格法附著力的測定，不僅適用于實驗室，也可用于各種條件下的施工現場。

工作原理：

該儀器以一定規格的工具，將涂層做格陣圖形切割并穿透，劃格完成的圖形按六級分類，評定涂層從底材分離的抗性。

技術參數:

1.多刃切割刀間距分別為：1+0.01 mm，2+0.01mm，3+0.01mm。

2.多刃切割刀齒頂直線度分別為：≯0.003mm≯0.006mm。

3.多刃切割刀工作齒尖寬度：≯0.05mm

4.刀齒間距：

a.1mm刀片:漆膜厚度60um以下

b. 2mm刀片:漆膜厚度120um以下

c. 3mm刀片:漆膜厚度120um以上

使用方法:

1.試片必須按ISOR1514及ISO2808的規定制備。

2.將試片放置在有足夠硬度的平板上。

3.手持劃格器手柄，使多刃切割刀垂直于試片平面。

4.以均勻的壓力，平衡的不顫動的手法和20-50mm/S的切割速度割劃。

5.將度片旋轉90°，在所割劃的切口上重復以上操作，以使形成格陣圖形。

6.用軟毛刷測格陣圖形的兩對角線輕輕地向后5次，向前5次的刷試片。

7.試驗至少在試片的三個不同位置上完成，如果三個位置的試驗結果不同，應在多于三個位置上重復試驗，同時記錄全部結果。

8.如需更換多刃切割刀，可用螺絲刀將刀體上兩個螺絲旋松，換上所用的刀，把刀刃口部位貼向手柄一側，將螺絲旋緊。

注意事項:

1.所有切口應穿透涂層，但切入底材不得太深。

2.如因涂層過厚和硬而不能穿透到底材，則該試驗無效，但應在試驗報告中說明。

3.在特殊情況下或有特殊要求時須配合膠帶法測定。膠帶一般是25mm寬的半透明膠帶，背材為聚酯薄膜或醋酸纖維。將膠帶貼在整個劃格上，然后以最小角度撕下，結果可根據漆膜表面被膠落面積的比例來求得。

4.試驗應在溫度23±2℃和相對濕度50±5％中進行。

依據標準：

ISO2409-1992，GB/T9286-98，BS 3900 E6，ASTM D3359
