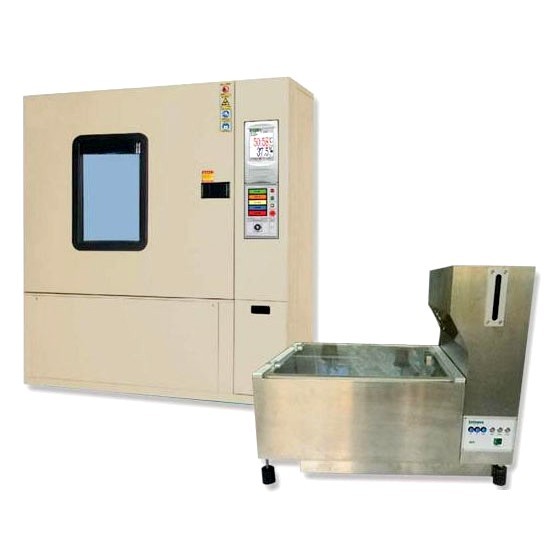

【儀器簡介】

能夠真實模擬人體皮膚產生的熱量及水蒸汽穿透織物的過程，將被檢測試樣放在一個由電加熱的多孔金屬板上，經調濕后的空氣平行流經試樣的上表面。在穩態條件下，該設備可以測量多種材料的熱阻及濕阻值，如織物、薄膜、涂層、泡沫、皮革及多層復合材料等。

【相關簡介】

紡織品熱阻和濕阻測試裝置（托盤式），經常被說成“皮膚模型”，能夠精確的、可重復的，對紡織品的熱阻性能和濕阻性能進行測試。這套裝置是根據ISO 11092和ASTM F1868標準，測量紡織品的熱阻(Rct)及濕阻(Ret)。它的精密設計迎合了現有的環境控制箱需要，并且對于新的或可能用到的環境箱來說，是一個不錯的選擇。這套裝置的功能是通過用多孔密集的材料制作的托盤面和它周圍及底部的熱護環來實現的，包括有著完整的發汗面的托盤，可變速的氣流罩，重力反饋流量計，以及周圍溫度和濕度探針。可調節高度的氣流罩能夠提供足夠的樣品厚度，加上專業的控制系統，數據記錄系統，使得測試十分簡單。

【功能特性】

1.通銘獨立創新設計理念，控制系統和自動供水系統一體化設計，結構緊湊，整體性強，保證儀器可靠運行。

2.采用微機控制和數據處理器，專業分析軟件可直接測定并計算試樣的熱阻、濕阻、透濕率、透濕指數、保溫率、熱導率、克羅值等各項性能。

3.高配手提電腦，支持USB連接，實時打印輸出測試結果。

4.高仿真皮膚出汗效應蒸發熱板，真實模擬人體皮膚機構的試驗臺；

5.通銘高精度自動平臺升降系統，輸入測試樣品厚度后，能自動調整PID控制參數，快速適應不同厚度的樣品進行測試。

6.采用高精度溫濕度傳感器，實時快速動態采集溫濕度數據，多點獨立標定，有效保證測試結果的真實性。

7.配備自動供水，不需要做任何調節，就能保證供水穩定且不滲漏。（在濕阻測試的時候，發熱板透水更加快捷）。

8.高精度水位補給系統，誤差小于1 mm

9.先進風速平行穩定系統，讓風速均勻和穩定，使測試結果更加穩定。

10.風速從0~2 m/s連續可調，可以滿足任何濕阻熱阻和保暖性能測試標準。

11.熱護環寬度127 mm，保證熱只從測試樣品傳遞。

12.LED柔光照明系統。

13.整機經過特殊人性化試驗，試驗方便簡潔，可操作性強。

【技術參數】

1.熱阻（Rct）量程范圍：0.002~2.0 m2.K/W

2.熱阻值分辨率：0.0001 m2.K/W

3.重復性：≤±2.5%

4.熱阻值精度：≤±2.5%

5.濕阻（Ret）量程范圍：1.00~1000 m2.Pa/W

6.濕阻值分辨率：0.01 m2.Pa/

7.重復性：≤±2.5%

8.濕阻值精度：≤±2.5%

9.試驗臺控溫范圍：20 ℃～50 ℃可調

10.試驗板控溫范圍：30 ℃~40 ℃可調

11.溫度分辨率：0.01 ℃

12.溫控精度：±0.1 ℃

13.試驗板尺寸：250×250 mm

14.熱護環尺寸：512×512 mm

15.熱護環寬度：127 mm

16.試樣尺寸：515×515 mm

17.試樣厚度范圍：0~70 mm

18.散熱方式：風冷

19.風道內氣流速度：0.1 m/s~2 m/s可調

20.風速控制精度：±1%

【標準配置】

一、專用分析測試軟件、控制電腦、數據線。

二、模擬環境控制室。

【模擬環境技術參數】

1.顯示方式：可程式中英文對話式觸摸屏顯示

2.冷凍系統：單段風冷式歐美原裝進口全封閉壓縮機、環保型冷媒

3.保溫材質：硬質發泡材料

4.保護裝置：壓縮機過載保護開關、冷媒高壓保護開關、陶瓷保險絲、保護開關、電磁開關、空焚保護開關、警報器等

5.溫度范圍：-20 ℃~150 ℃

6.解析度：0.1 ℃，1%，P.I.D 控制

7.溫度精度：±0.5 ℃

8.濕度范圍：20%~98% RH

9.濕度精度：±2.0% RH

10.升溫時間：-20 ℃~100 ℃ 約需35分鐘

11.降溫時間：20 ℃~20 ℃約需40分鐘

12.內部尺寸：76×78×63 cm

13.外形尺寸：110×120×185 cm

14.重量：約200 kg

15.電源：三相五線制，AC380V，50/60 Hz，5 kW

【依據標準】

GB/T 11048-2008，ISO 11092，ASTM D1518（方法2），ASTM F1868（A-E)，JIS L1096，NFPA 1971等
